汇辰自动化1200系列CPU构建国产PN解决方案

汇辰自动化1200系列CPU构建国产Profinet解决方案

随着城市化进程的深度推进与环保红线的日益收紧，生活污水处理量呈现指数级增长，水质成分也愈发复杂。这不仅是对基础设施规模的考验，更是对污水处理系统自动化与智能化水平的“大考”。在构建智慧水务、推动城市绿色可持续发展的进程中，一个高效可靠的系统，既需要一个精准决策的“智慧大脑”，更离不开一张能够实时感知、协同联动的“神经网络”。

然而，在众多污水处理项目的智能化升级中，两大“拦路虎”频频出现：传统PLC受限于固定架构，扩展能力捉襟见肘，难以应对日益增长的控制点位；而不同设备、不同系统之间的协议壁垒，则导致数据孤岛林立，让“协同”成为空谈。

实践聚焦：复杂工艺下的控制“神经”协同挑战

在某大型产业园污水处理项目的技术升级中体现得尤为典型。该项目覆盖了从微滤机、气浮机到曝气风机、压滤机及紫外线消毒的全流程工艺，设备种类繁多且地理位置分散。

在规划阶段，工程师们面临着一道复杂的“应用题”：

为精准控制全流程设备并监测数百个IO点位，传统的集中式扩展方式不仅成本高昂，且布线复杂、信号衰减严重，根本无法满足分布式控制的精细化要求；若采用增加多个PLC子站的常规做法，虽然能解决点位问题，却会引入通信延迟、协议转换复杂等新痛点，最终导致系统臃肿、运维困难，甚至形成新的数据割裂。

如何在保障稳定性的前提下，实现真正的分布式精准控制与数据协同？

针对这一复杂需求，汇辰自动化提供了

以H7-1200系列CPU为控制核心、IM155 Profinet从站接口模块为分布式节点的Profinet解决方案

，为污水处理系统搭建了一张高可靠、高灵活性的工业网络。

控制核心：打通“神经网络”的指挥中枢

H7-1200系列CPU在本项目中扮演了“总指挥官”的角色。其强大的Profinet主站功能，使其能够轻松接入多达16个IO从站设备，完美匹配了按预处理、生化处理、深度处理等工艺段进行分布式部署的需求。

大容量，高响应：

最大支持4096个IO点的实时数据交互能力，确保了全厂设备状态监测与工艺参数控制的精准无误，为高密度控制任务提供了坚实保障。

兼容与开放：

完全兼容主流编程平台，极大降低了工程师的学习与开发成本。在适配汇辰旗下多系列模块之余，支持第三方标准PN从站，为未来系统按需扩容保留了充分余地。

云端互联：

通过4G/Wi-Fi功能，可轻松将关键工艺数据上传至云平台，为后续实现远程运维与能效分析预留了“智慧”接口。

灵活节点：遍布工艺现场的“神经末梢”

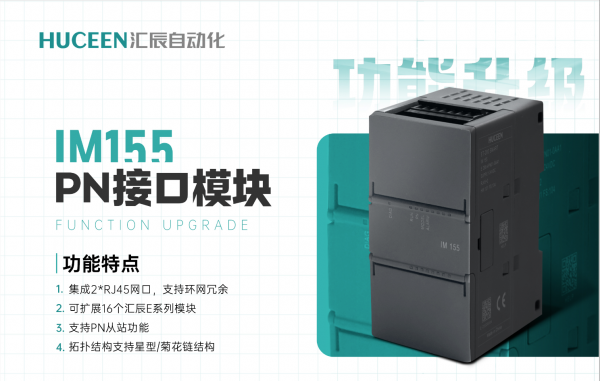

部署在各个工艺单元现场的IM155 PN从站接口模块，则是这套“神经网络”中负责感知与执行的末梢节点。

精准适配，经济高效：针对污水处理厂各单元地理位置分散、控制点集中的特点，IM155模块“站多点少”的特性实现了成本与性能的极致平衡。

组网灵活，化繁为简：每个IM155模块支持扩展16个I/O模块，满足本地点位需求。其双网口设计支持搭建星型、线型等多种网络拓扑，赋予了现场网络规划极大的灵活性，布线更简洁、系统更健壮。

智能诊断，稳定可靠：模块具备过压/欠压保护、电源反接保护等优异的防护性能，结合滤波、通道冻结等智能诊断功能，大大增强了信号处理的稳定性，让运维工作从“被动救火”转向“主动预警”。

此次项目的成功落地，不仅仅是一次简单的设备替换，它深刻印证了汇辰自动化1200系列CPU所构建的国产Profinet解决方案在复杂工业场景下的核心价值：

运维降本：统一的Profinet网络架构取代了多种总线混用的复杂局面，布线、调试与维护工作大幅简化。工程师在统一的编程环境中即可完成所有组态、编程与诊断，显著降低了人员培训与长期运维的成本。

数据破壁：基于标准的工业以太网协议，打通了从现场设备到控制层的数据链路，为构建真正的智慧水务大数据平台奠定了坚实的基础。

面向未来：基于开放的生态与云接入能力，这套系统不仅解决了当下的控制难题，更为未来实现工艺优化、预测性维护等高级应用预留了通道。

在关乎民生与环境安全的污水处理领域，技术的可靠与高效是底线，更是生命线。作为自动化设备控制核心部件及服务提供商，汇辰自动化已具备助力行业客户应对复杂挑战、实现智能化转型的成熟能力。

未来，汇辰将继续夯实技术根基，秉持“帮助客户成为行业领先者”的使命，与更多合作伙伴携手，为城市的绿色、低碳与可持续发展，提供坚实可靠的技术支撑！

关于汇辰

深圳市汇辰自动化技术有限公司成立于2015年，专注于工业自动化核心产品的研发、生产、销售和技术服务，依托专业的研发队伍及多年的行业技术积累，可为客户提供高质量、高性能、高竞争力的自动化产品及整体解决方案，建立了国际化的营销服务网络，可覆盖国内各主要城市，并建设有多个海外办事处。公司产品总出货量超过一百万，并已合作40余家上市企业。
